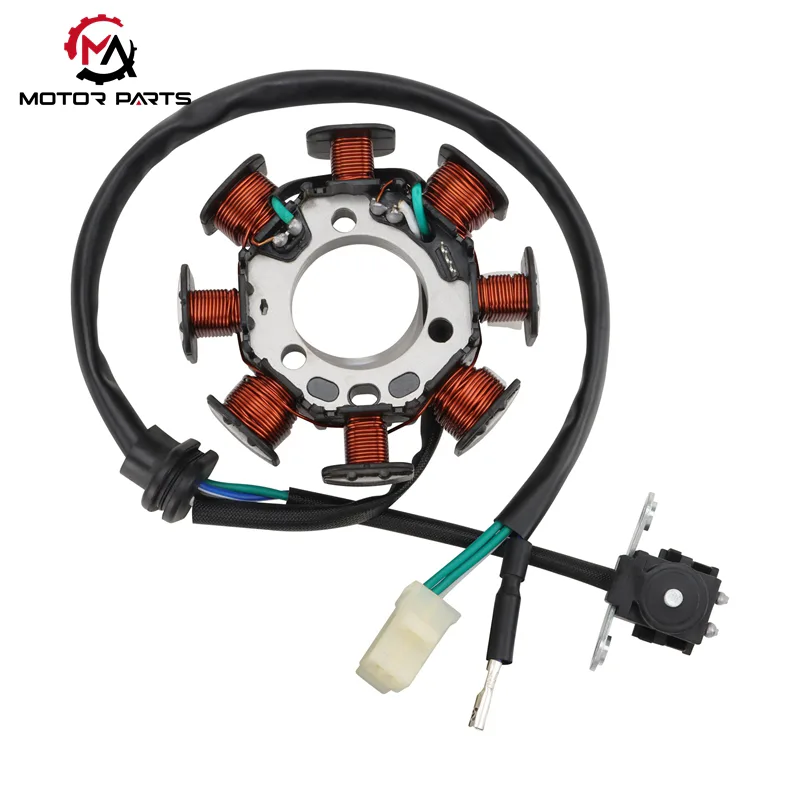

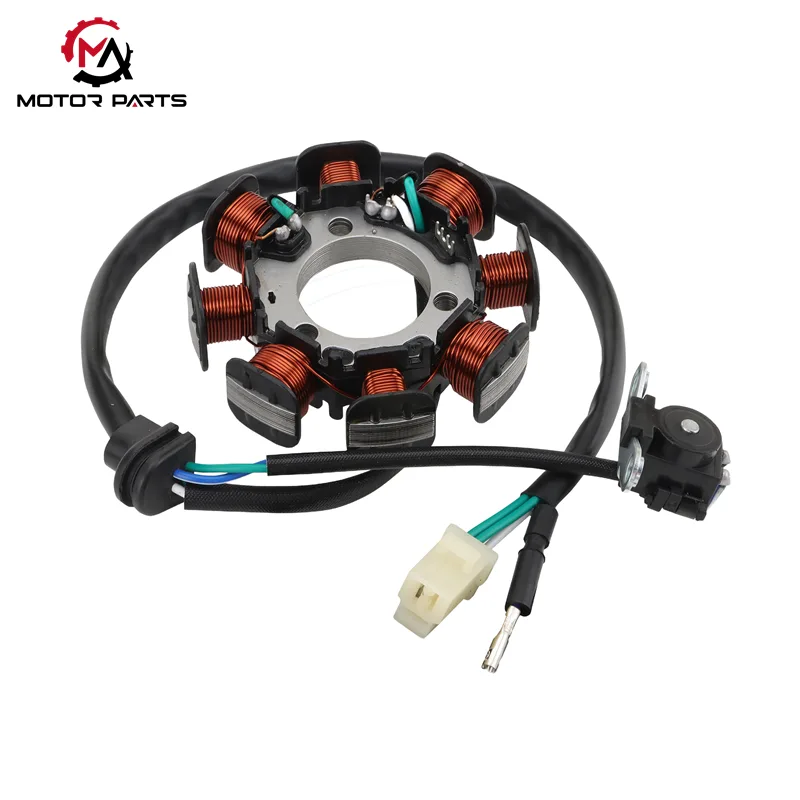

Cuộn dây Magneto xe máy CRF150F

Cuộn dây nam châm xe máy CRF150F là một loại xe máy địa hình cổ điển và cuộn dây nam châm 8 cực một pha của nó đóng vai trò là cốt lõi của hệ thống điện của xe. Được sản xuất bởi Max Trading, bộ phận chính xác này không chỉ là nguồn điện cho toàn bộ hệ thống điện của xe mà còn là chìa khóa đảm bảo cho khả năng vận hành ổn định của xe trong điều kiện địa hình khắc nghiệt. Nó được thiết kế để đáp ứng nhu cầu về độ bền và hiệu suất cao của những người đam mê địa hình, với các đặc tính chống nước, chống bụi và chống mài mòn đáng tin cậy.

1. Thành phần cấu trúc

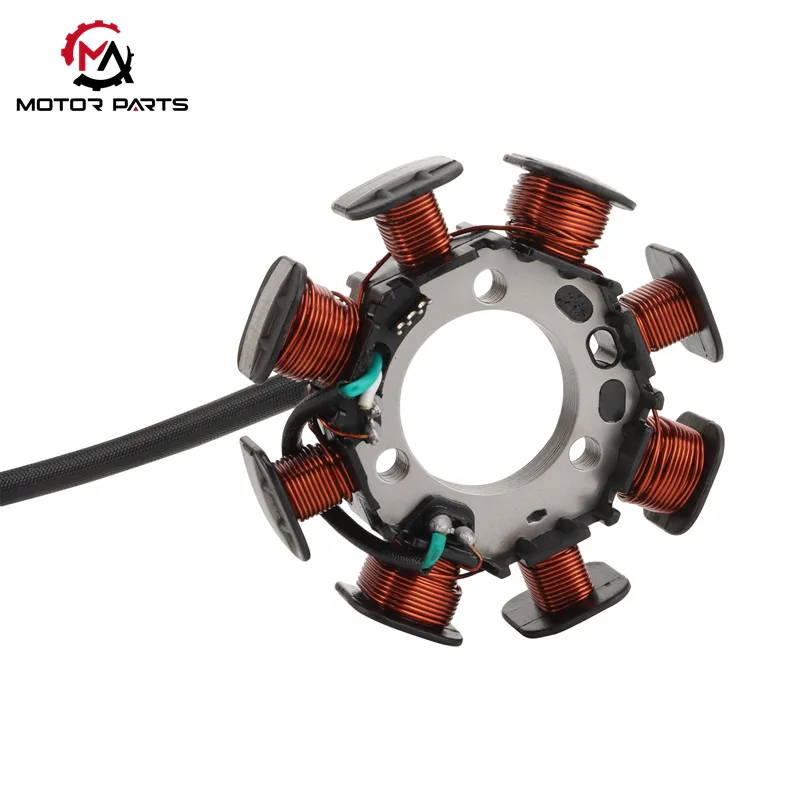

Cuộn dây từ bao gồm ba mô-đun lõi: cụm cuộn dây stato, thành phần thép từ tính rôto và mô-đun đầu cuối, mỗi mô-đun đều có thiết kế kết cấu và lựa chọn vật liệu nghiêm ngặt.

2. Nguyên tắc làm việc

Hoạt động của cuộn dây nam châm xe máy CRF150F dựa trên định luật cảm ứng điện từ Faraday. Khi động cơ chạy, trục khuỷu dẫn động nam châm rôto quay với tốc độ cao, tạo thành từ trường động xoay chiều. Nhóm cuộn dây stato cắt các đường sức từ để tạo ra dòng điện xoay chiều, sau đó dòng điện này được phân phối tới hệ thống đánh lửa, sạc và điều chỉnh thời gian để thực hiện công việc phối hợp của các bộ phận điện của xe máy.

2.1 Nguyên lý làm việc của hệ thống đánh lửa

Nguyên lý tăng điện áp: Cuộn dây đánh lửa đóng vai trò như một máy biến áp tăng áp. Nó sử dụng tỷ số vòng dây cuộn sơ cấp (thường ≥ 1:100) để tạo ra dòng điện xoay chiều điện áp thấp bằng nam châm thành dòng điện cao áp tức thời trên 20.000V.

Quá trình điều khiển đánh lửa: Dòng điện cao áp được truyền đến bộ đánh lửa CDI (tụ điện phóng điện), tại đây nó được lưu trữ bởi tụ điện lưu trữ năng lượng và sau đó được kích hoạt để giải phóng.

Đảm bảo cháy: Bộ đánh lửa điều khiển chính xác bugi để tạo ra tia lửa đánh lửa mạnh ở cuối hành trình nén của động cơ, đảm bảo đốt cháy hoàn toàn hỗn hợp nhiên liệu và cung cấp đủ năng lượng cho xe.

2.2 Nguyên lý làm việc của hệ thống sạc và cấp điện

Chuyển đổi AC/DC: Đầu ra dạng sóng AC của cuộn sạc rất phức tạp và cần được chuyển đổi thành dòng điện một chiều thông qua bộ điều chỉnh chỉnh lưu. Bộ chỉnh lưu hiện đại sử dụng mạch chỉnh lưu cầu toàn sóng, kết hợp với tụ lọc và mạch làm mịn.

Đầu ra điện áp ổn định: Dòng điện một chiều xung được chuyển đổi được tối ưu hóa thành đầu ra 12V ổn định, có thể thực hiện hai chức năng cốt lõi:

Cung cấp khả năng sạc điện áp không đổi và giới hạn dòng điện cho bộ pin lithium/axit chì 12V;

Cung cấp điện liên tục cho các thiết bị điện trên xe như đèn pha (35W-55W), đèn hậu, đèn nền đồng hồ.

2.3 Nguyên lý làm việc của hệ thống định thời đánh lửa

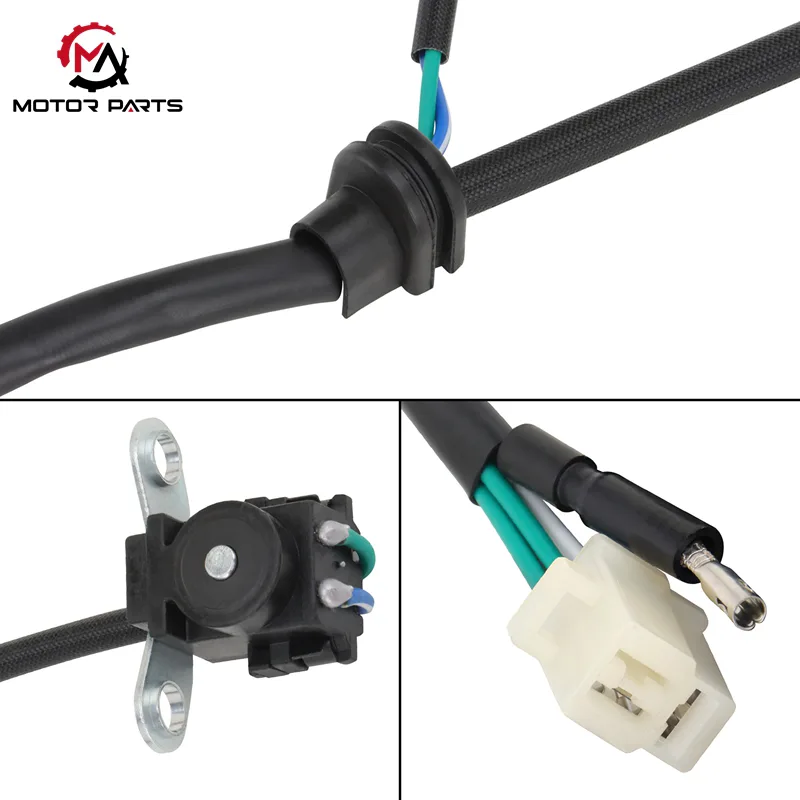

Thu thập tín hiệu: Cuộn kích hoạt đóng vai trò là "bộ điều khiển thời gian" của nam châm. Nó cảm nhận các phần nhô ra hoặc khe đặc biệt trên rôto, chuyển đổi sự thay đổi từ thông thành tín hiệu điện (được thực hiện thông qua cảm biến Hall hoặc nguyên lý cảm ứng điện từ).

Điều khiển thời gian: Sau khi định hình dạng sóng, tín hiệu điện sẽ điều khiển chính xác thời gian kích hoạt của bộ phận đánh lửa. Đối với động cơ 4 thì CRF150F, tín hiệu kích hoạt thường được gửi khi góc trục khuỷu là 18°-22° trước khi piston chạm tới điểm chết trên (BTDC). Thời điểm này đảm bảo sự kết hợp tối ưu giữa năng lượng đánh lửa và chuyển động của piston, tối đa hóa hiệu suất động cơ và công suất đầu ra.

3. Ưu điểm cốt lõi cho các tình huống địa hình

Khả năng thích ứng với môi trường khắc nghiệt: Xếp hạng chống nước và chống bụi theo tiêu chuẩn IP65, dây nịt chịu dầu và chống mài mòn, có thể đối phó với các điều kiện địa hình lầy lội, bụi bặm và gập ghềnh.

Đầu ra nguồn ổn định: Thiết kế từ trường có độ chính xác cao và hệ thống điều chỉnh chỉnh lưu đảm bảo nguồn điện 12V ổn định, tránh hỏng hóc linh kiện điện do dao động điện áp.

Thời điểm đánh lửa chính xác: Sự phối hợp giữa cấu trúc định vị cuộn dây kích hoạt và rôto đảm bảo thời điểm đánh lửa chính xác, nâng cao hiệu suất đốt nhiên liệu và giảm tổn thất điện năng.

Thiết kế tích hợp mô-đun này tích hợp các bộ phận đánh lửa, sạc và kích hoạt độc lập truyền thống bằng cách chia sẻ lõi stato và từ trường rôto. So với cấu trúc phân chia, nó giúp giảm hơn 30% số lượng đường kết nối, giảm đáng kể khả năng hỏng hóc do đường lỏng lẻo hoặc ẩm ướt trong môi trường gập ghềnh trên đường địa hình. Đồng thời, nó cải thiện hiệu suất phát điện thêm 15% -20%, đảm bảo nguồn điện cho hoạt động đáng tin cậy trong điều kiện đường xá khắc nghiệt.

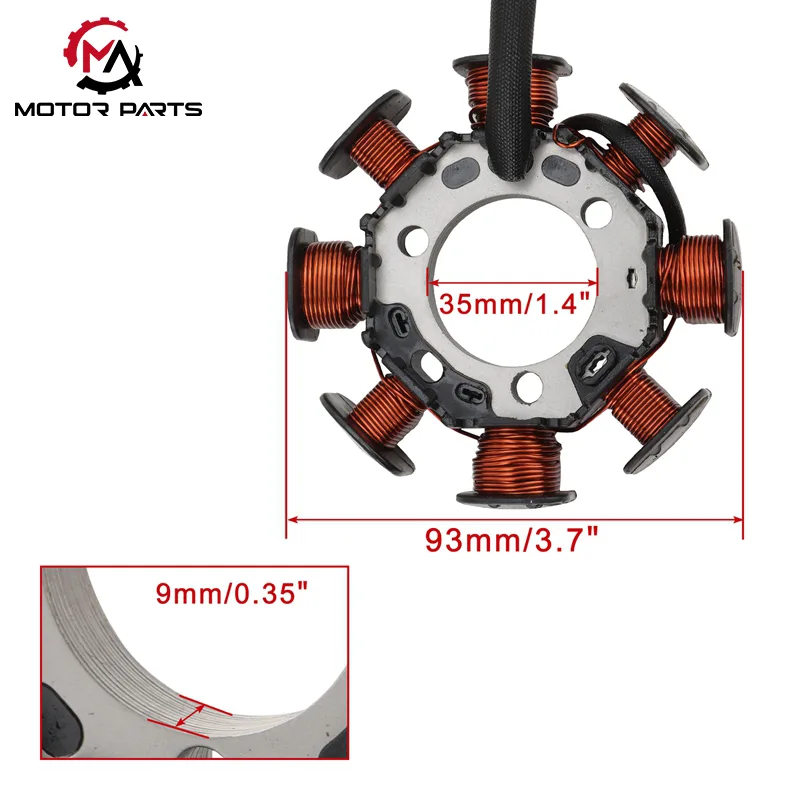

Thông số sản phẩm:

Max Trading luôn tiến bộ theo thời đại

Đi theo xu hướng điện khí hóa và trí tuệ xe máy, Cuộn dây Magneto xe máy CRF150F của Max Trading đã đạt được sự đổi mới về công nghệ: một số mẫu xe được trang bị chip kiểm soát ổn định điện áp thông minh và mô-đun cảnh báo lỗi. Thông qua hệ thống giám sát động thời gian thực, họ nắm bắt chính xác các điều kiện làm việc bất thường như quá tải cuộn dây và quá nhiệt, kích hoạt các cơ chế bảo vệ chủ động trong mili giây, cách ly hiệu quả sự dẫn truyền lỗi và bảo vệ toàn diện sự an toàn của hệ thống điện của xe. Đồng thời, với thiết kế tương thích vượt trội, nó hoàn toàn phù hợp với hệ thống phun xăng điện tử xe máy (EFI) và bảng điều khiển thông minh, cung cấp giải pháp năng lượng ổn định và đáng tin cậy cho các phương tiện sử dụng năng lượng mới và xe máy thông minh cao cấp, trở thành thành phần được ưu tiên nâng cấp thông minh trong ngành.
