Max Trading bắt kịp sự phát triển của thời đại và không ngừng đổi mới, nâng cấp hệ thống kết nối tay quay xe máy. Là nhà cung cấp trục khuỷu xe máy, thanh kết nối và các sản phẩm khác của Trung Quốc, Max Trading có những hiểu biết sâu sắc độc đáo về hệ thống kết nối trục khuỷu xe máy.
Hệ thống kết nối tay quay đóng vai trò là “bộ chuyển đổi năng lượng” trong hệ thống động cơ xe máy, chủ yếu bằng cách cải tiến cơ khí để chống lại lực quán tính và rung động sinh ra trong quá trình vận hành, đảm bảo công suất phát ra êm ái và đáng tin cậy. Và sự hỗ trợ và cân bằng, với tư cách là những chức năng phụ trợ, cũng quan trọng không kém.

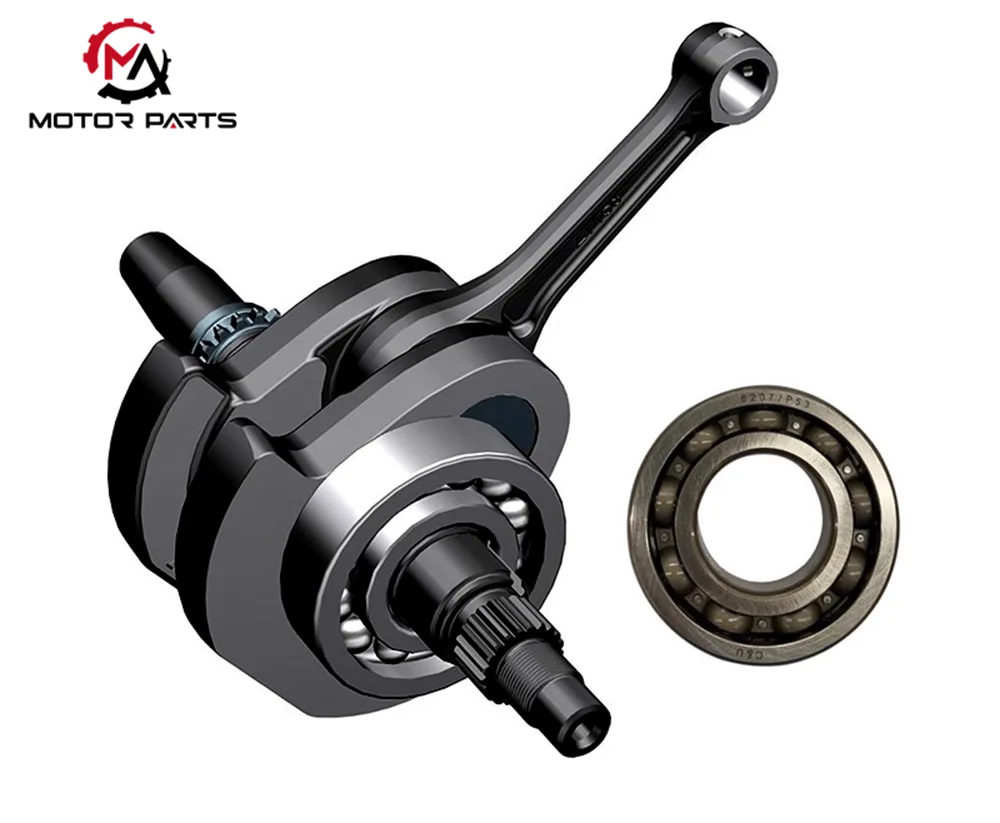

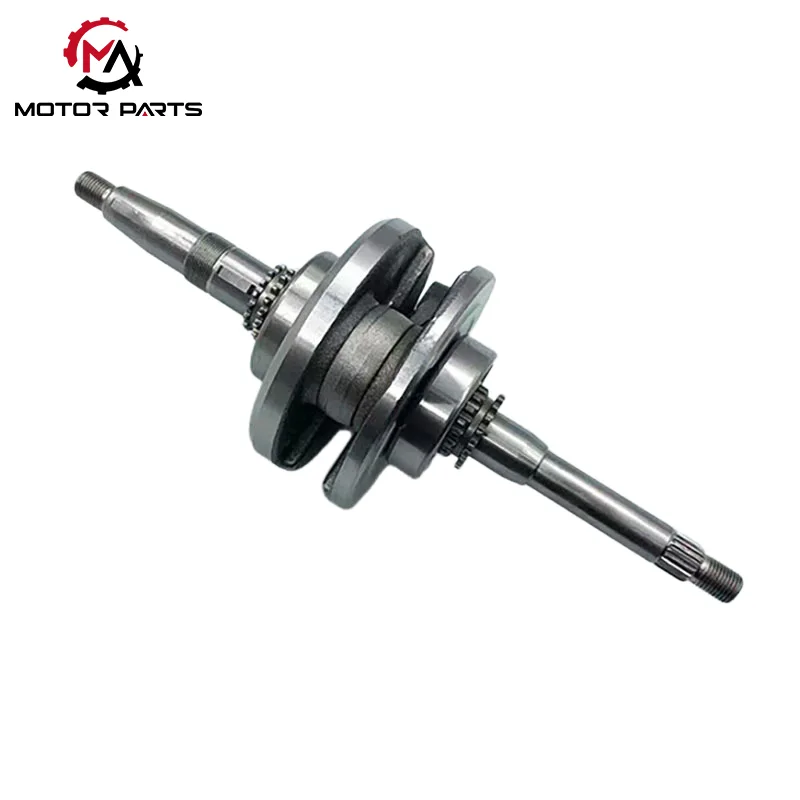

Hệ thống thanh nối tay quay xe máy gồm có 3 bộ phận chính: cụm tay quay, cụm thanh nối và thiết bị phụ trợ. trongcụm trục khuỷu, trục khuỷu, chốt trục khuỷu và khối cân bằng là những bộ phận chính làm quay hệ thống. Đầu trước và sau của trục khuỷu xe máy được đỡ chắc chắn trên ghế chịu lực của vỏ động cơ thông qua các ổ lăn hoặc ổ trượt có độ chính xác cao, đảm bảo sự ổn định trong quá trình quay.

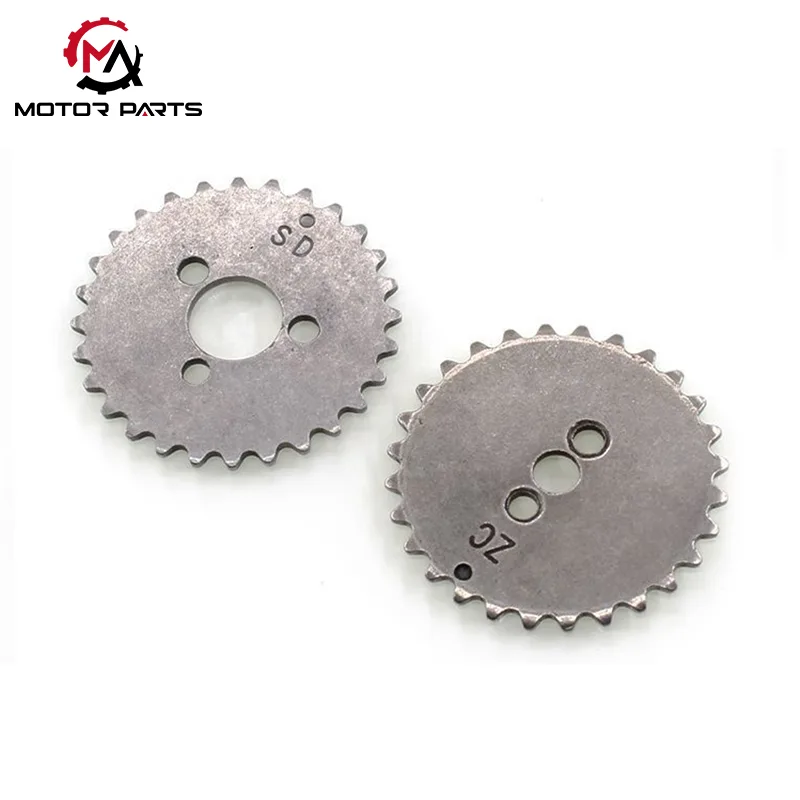

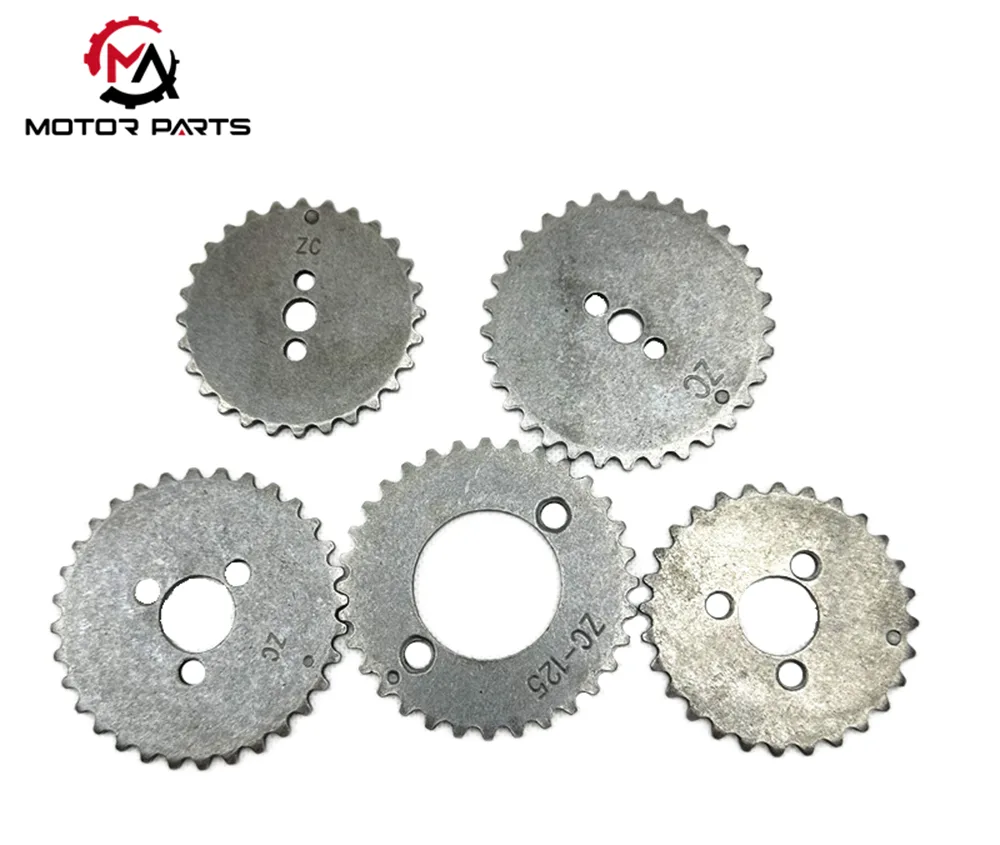

Đầu trước của trục khuỷu xe máy thường được trang bịbánh răng thời gian(điều khiển bộ truyền động van) hoặc ly hợp (truyền lực tới hệ thống truyền động) thông qua các khớp nối then chốt hoặc kết cấu mặt bích, trong khi phần đuôi xe được lắp đặt một bánh đà (lưu trữ động năng, ổn định tốc độ) hoặc mô tơ từ (cung cấp năng lượng đánh lửa).

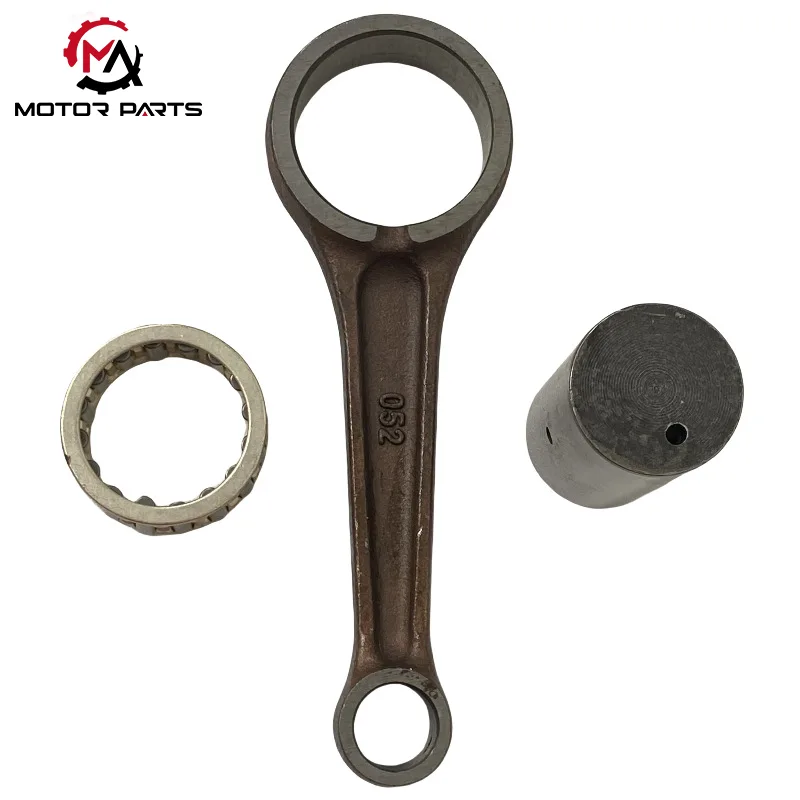

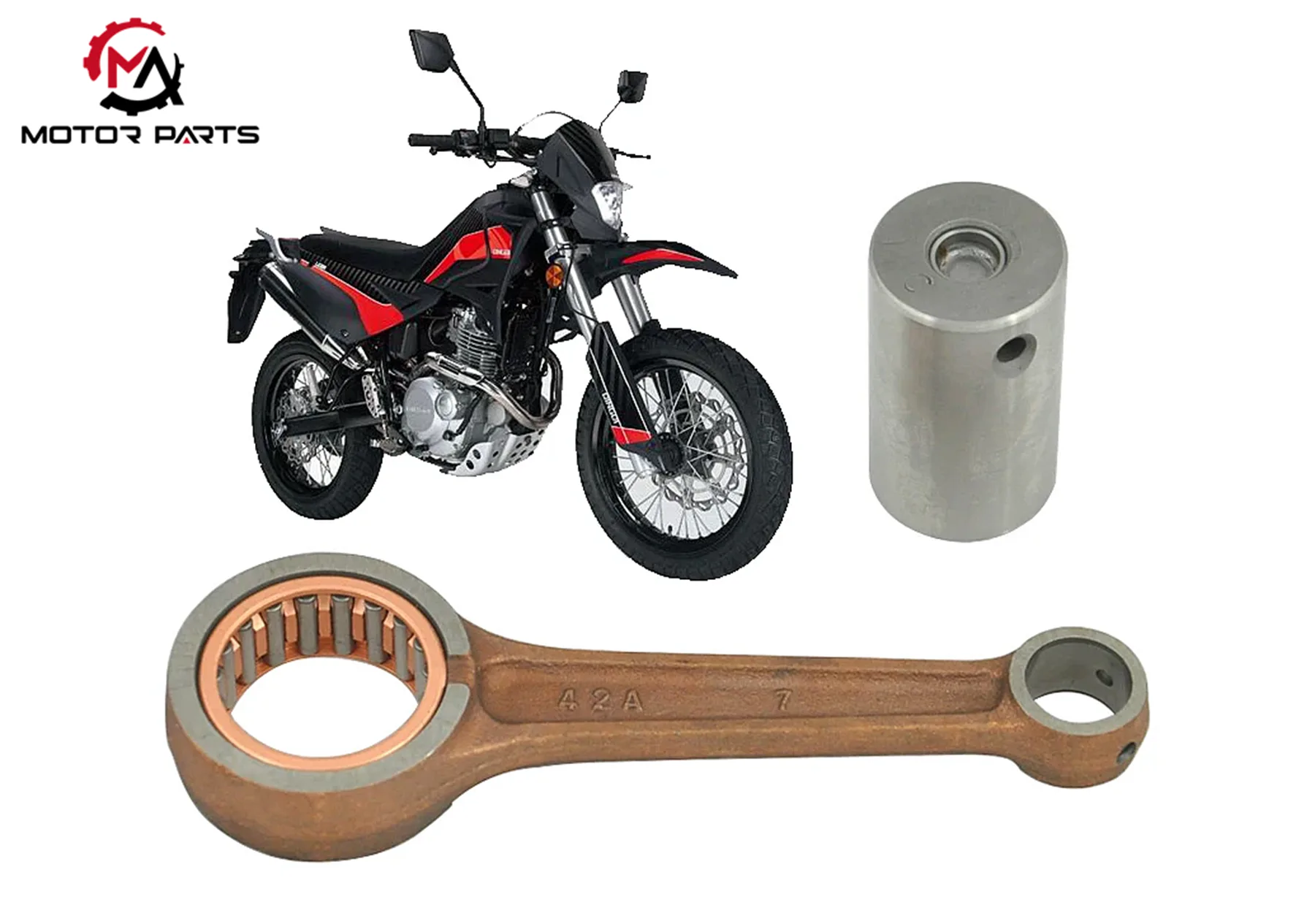

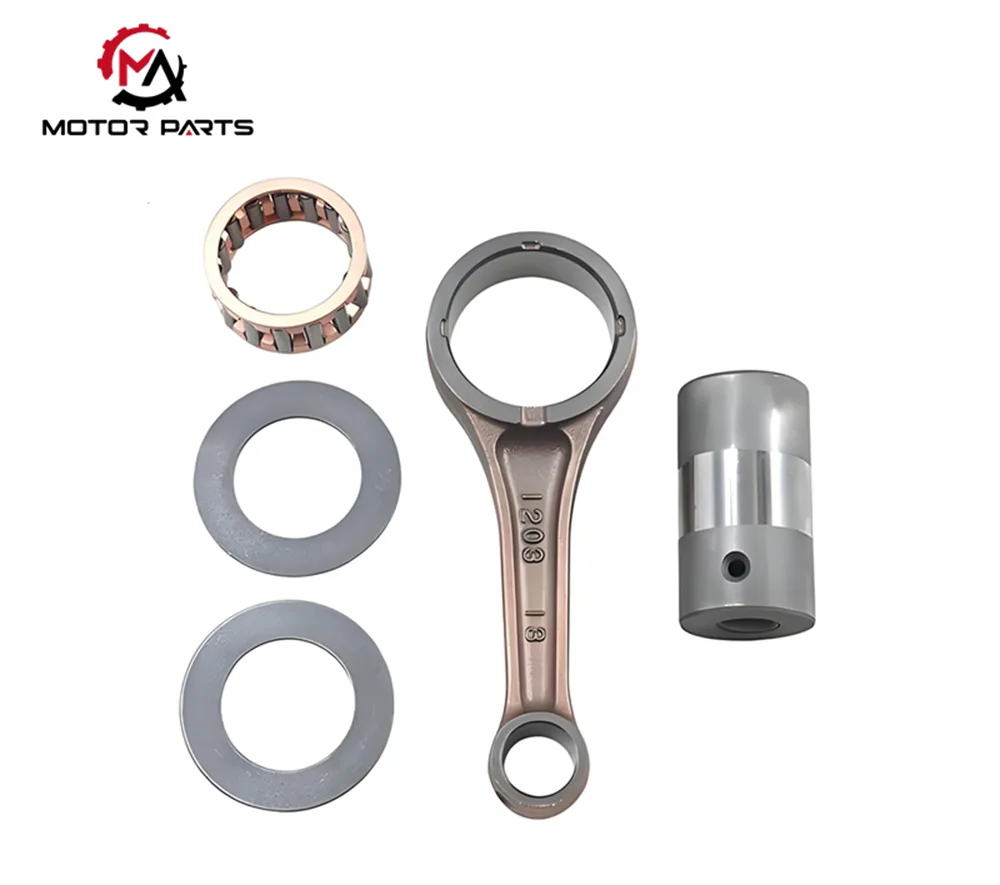

Các tay quay của xe máy, phân bố đối xứng hai bên, được kết nối chắc chắn bằng các chốt quay để tạo thành một khung hoàn chỉnh, tạo thành cấu trúc chủ yếu để truyền mô-men xoắn. Để loại bỏ nhiễu lực ly tâm sinh ra trong quá trình quay, đối trọng trên tay quay xe máy cần được hiệu chỉnh cân bằng động nghiêm ngặt, với độ chính xác được kiểm soát trong phạm vi ± 1g · cm, có thể chống lại hiệu quả hơn 90% lực quán tính quay và giảm đáng kể độ rung tổng thể của máy. Đầu to của thanh nối xe máy được nối linh hoạt với chốt khuỷu thông qua kết cấu cắt, các vỏ ổ trục chịu mài mòn được nhúng vào bên trong tạo thành cặp ma sát trượt, có thể chịu được tải trọng va đập định kỳ; Đầu nhỏ của thanh nối xe máy được gắn bản lề với piston thông qua chốt piston, sử dụng thiết kế kết nối nổi hoàn toàn hoặc bán nổi để đảm bảo piston chuyển động lắc lư linh hoạt trong quá trình chuyển động tịnh tiến. Thân thanh kết nối được làm bằng thép rèn cường độ cao có tiết diện hình chữ I hoặc hình hộp, đảm bảo đủ cường độ kết cấu và giảm thiểu trọng lượng đến mức lớn nhất có thể. Trong quá trình truyền lực, nó có thể chuyển đổi lực đẩy tuyến tính của piston xe máy thành mômen quay của trục khuỷu một cách hiệu quả. Các thiết bị phụ trợ như vòng bi, vòng đệm dầu và kênh bôi trơn là những hỗ trợ quan trọng để đảm bảo hệ thống hoạt động đáng tin cậy lâu dài. Vỏ ổ trục xe máy được làm bằng vật liệu hợp kim có khả năng chịu mài mòn cao (chẳng hạn như hợp kim Babbitt và hợp kim chì đồng), và tổn thất ma sát giữa chốt trục khuỷu và đầu lớn của thanh kết nối được giảm nhờ bôi trơn màng dầu; Phớt dầu xe máy được lắp ở điểm nối giữa đầu trước và sau của trục khuỷu và vỏ, có tác dụng ngăn chặn rò rỉ dầu bôi trơn một cách hiệu quả và cách ly bụi và tạp chất bên ngoài. Các kênh bôi trơn xuyên suốt trục khuỷu được kết nối với đường dẫn dầu chính của động cơ xe máy, có thể cung cấp dầu bôi trơn áp suất chính xác đến các cổ trục và bộ phận ổ trục khác nhau, hình thành khả năng bảo vệ làm mát và bôi trơn liên tục, kéo dài đáng kể tuổi thọ của hệ thống.
Chức năng cốt lõi của hệ thống thanh truyền tay quay dựa vào sự chuyển đổi lẫn nhau chính xác giữa chuyển động thẳng và chuyển động quay. Khi bugi động cơ xe máy kích hoạt đánh lửa, khí áp suất cao (áp suất cực đại có thể đạt 8-12 MPa) được tạo ra bởi sự phát nổ tức thời của hỗn hợp nhiên liệu sẽ tạo thành lực đẩy mạnh, dẫn động pít-tông xe máy thực hiện chuyển động tuyến tính dọc theo trục xi lanh. Lực này được truyền đến đầu nhỏ của thanh nối xe máy thông qua chốt piston, sau đó truyền đến đầu lớn của thanh nối thông qua thân thanh nối, cuối cùng làm cho chốt khuỷu quay quanh tâm trục khuỷu, tạo ra mô-men xoắn liên tục từ trục khuỷu để dẫn động hoạt động cơ học. Trong quá trình nạp, nén và xả, trục khuỷu quay qua thanh nối rồi dẫn động piston hoàn thành chuyển động tịnh tiến tương ứng, tạo thành một chu trình làm việc hoàn chỉnh. Trong quá trình chuyển đổi chuyển động này, các lực khác nhau như lực quán tính, lực ly tâm và áp suất khí được tạo ra, đòi hỏi độ bền kết cấu của hệ thống rất cao. Trục khuỷu xe máy là thành phần chính của hệ thống kết nối. Tùy thuộc vào số lượng xi lanh trong động cơ xe máy, trục khuỷu có thể được chia thành trục khuỷu xi lanh đơn, trục khuỷu xi lanh kép và trục khuỷu nhiều xi lanh. Kết cấu trục khuỷu xi lanh đơn đơn giản, chỉ gồm hai tay quay trái phải và một chốt khuỷu, có kết cấu tổng thể nhỏ gọn, trọng lượng nhẹ hơn; Trục khuỷu xi lanh được thiết kế với các góc quay khác nhau dựa trên cách bố trí xi lanh xe máy để cân bằng công suất ra; Trục khuỷu nhiều xi lanh được trang bị khối cân bằng hướng tâm, được bố trí ngược với tạp chí thanh kết nối để bù lực quán tính và triệt tiêu dao động. Trục khuỷu xe máy được rèn từ thép hợp kim 42CrMo và trải qua quá trình xử lý nhiệt để đảm bảo độ bền và khả năng chống mài mòn cao. Trục khuỷu của động cơ xe máy hiện đại áp dụng thiết kế kết cấu rỗng, giảm 15% mômen quán tính và tăng tốc độ bằng bánh đà bằng sợi carbon.

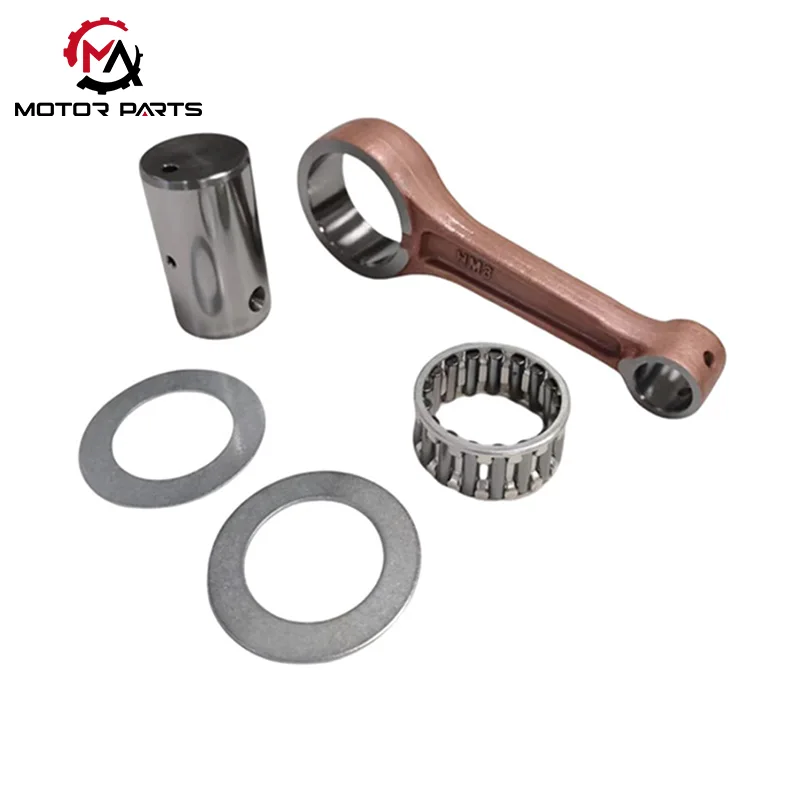

Thanh kết nối cần truyền một lực rất lớn trong chuyển động tịnh tiến tốc độ cao. Thân thanh nối được làm bằng chất liệu thép molypden chrome, có tiết diện chữ I được thiết kế nhằm giảm trọng lượng đến mức tối đa mà vẫn đảm bảo độ bền. Cấu trúc phân chia đầu lớn của thanh kết nối được kết hợp với vỏ ổ trục bằng hợp kim chì đồng để dễ dàng lắp đặt và bảo trì. Bề mặt khớp nối xe máy sử dụng chốt định vị hoặc bu lông để đảm bảo lắp ráp chính xác. Ổ trục thanh kết nối sử dụng vỏ ổ trục có thành mỏng, bề mặt bên trong được phun lớp hợp kim chịu mài mòn, giúp giảm tổn thất ma sát và cải thiện khả năng chịu va đập. Công nghệ cân bằng, như một chức năng phụ trợ củakết nối tay quaylà chìa khóa đảm bảo hệ thống điện vận hành thông suốt. Động cơ xe máy xi-lanh đơn có độ rung và dao động công suất cao, dẫn đến mất cân bằng không hoàn toàn. Khối cân bằng thường được lắp đặt trên trục khuỷu hoặc sử dụng cơ cấu trục cân bằng bên ngoài. Trục cân bằng được liên kết với trục khuỷu thông qua các bánh răng và quay ngược chiều nhau để chống lại lực quán tính, làm giảm đáng kể độ rung của động cơ. Động cơ xe máy nhiều xi-lanh chống lại một số lực quán tính bằng cách sắp xếp chúng đối xứng. Ví dụ, động cơ xi lanh đôi thẳng hàng thường sử dụng pha quay 360° hoặc 180°, trong khi động cơ xi lanh đôi hình chữ V thường sử dụng thiết kế góc 90°.
Công nghệ tỷ số nén thay đổi của Max Trading của hệ thống kết nối tay quay tối ưu hóa tỷ số nén trong các điều kiện làm việc khác nhau bằng cách thay đổi khoảng cách giữa chốt tay quay và tâm trục khuỷu; Việc áp dụng vật liệu nhẹ giúp giảm đáng kể khối lượng quán tính của hệ thống, cải thiện tốc độ và khả năng phản hồi của động cơ; Công nghệ gia công chính xác đảm bảo độ chính xác về kích thước và chất lượng bề mặt của các bộ phận, giảm hao mòn cơ học. Max Trading giới thiệu nguyên lý làm việc và đặc điểm cấu trúc của hệ thống kết nối tay quay cho những người đam mê xe máy, giúp hiểu sâu hơn về cơ chế hoạt động của động cơ xe máy và cung cấp hướng dẫn chuyên nghiệp về bảo trì và sửa đổi động cơ. Hãy cùng nhau tận hưởng niềm vui khi đi xe máy một cách khoa học hơn.
