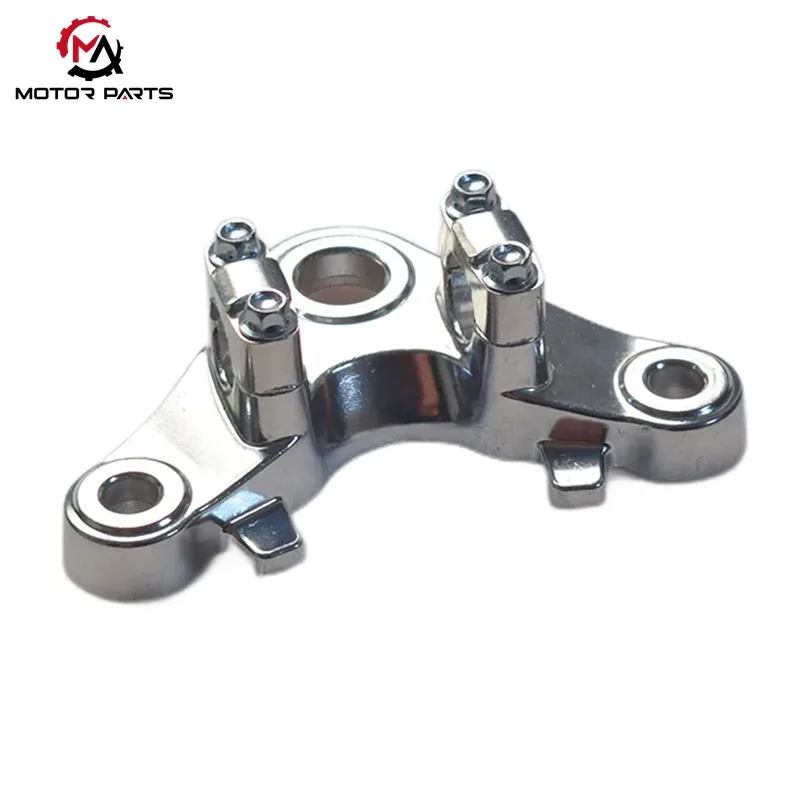

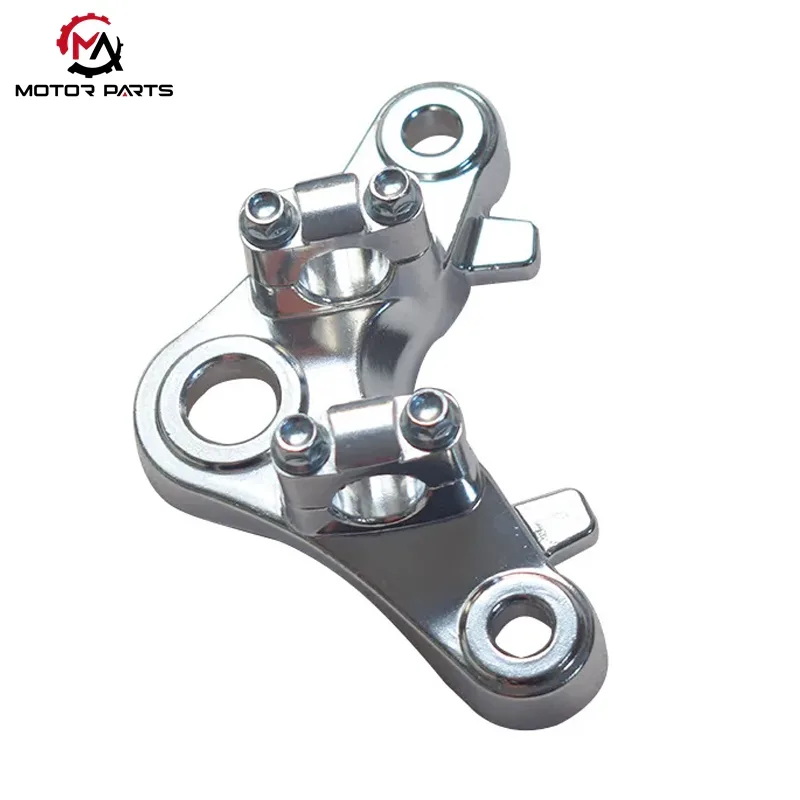

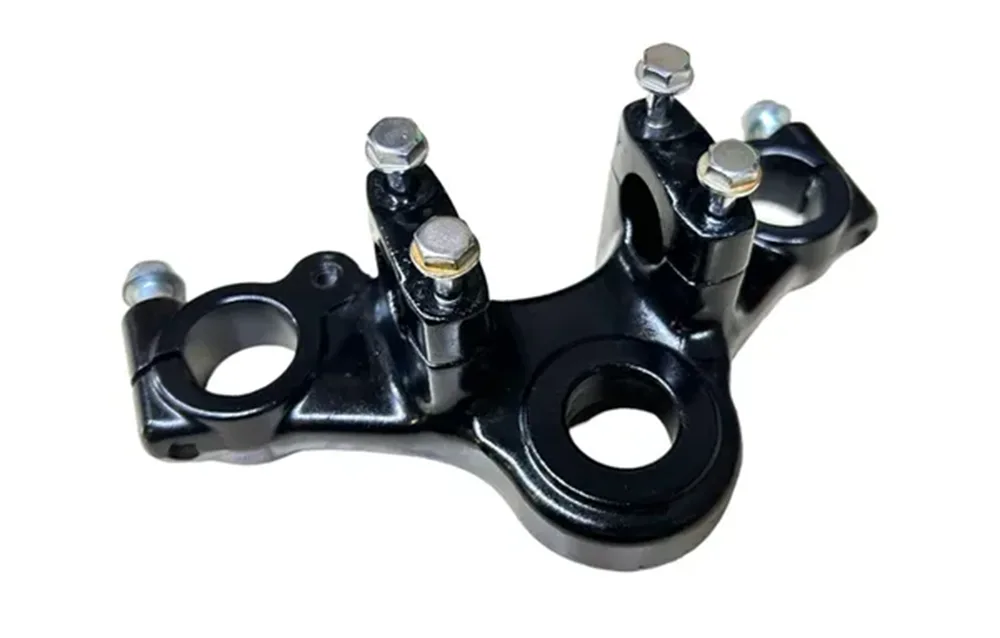

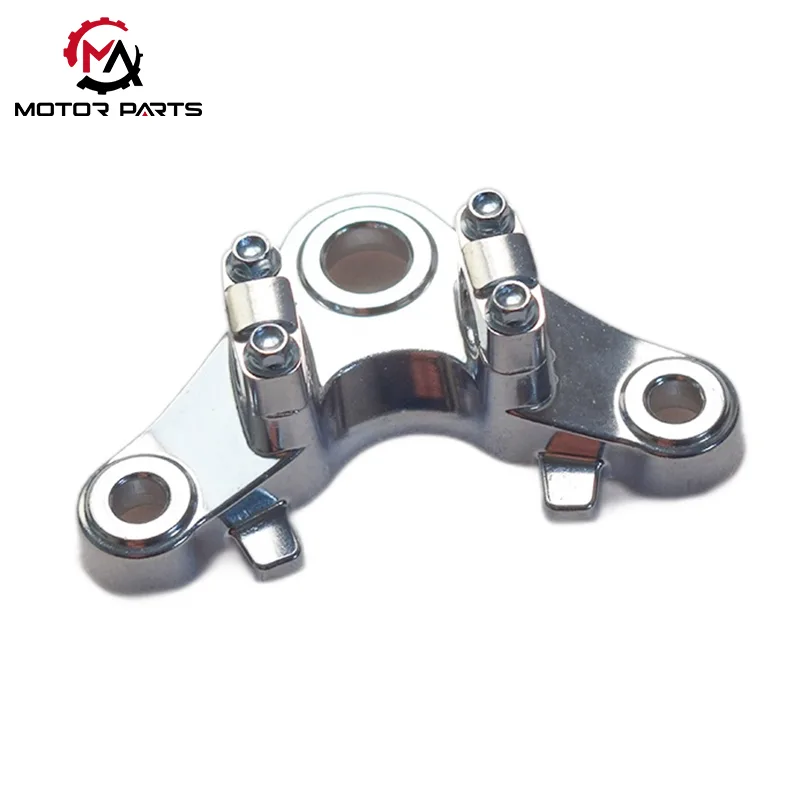

Tấm kết nối phía trên xe máy Honda CG125

Max Trading chuyên về R&D và cung cấp các bộ phận kết cấu xe máy. Tấm kết nối phía trên xe máy Honda CG125 của chúng tôi, bộ phận chịu lực và lái cốt lõi kết nối phuộc, bộ giảm xóc và khung CG125, đã trải qua quá trình tối ưu hóa kỹ thuật trên bốn khía cạnh: cơ học kết cấu, xử lý vật liệu, khả năng tương thích lắp đặt và độ bền lâu dài. Tấm kết nối phía trên này có hình dạng boomerang tiêu chuẩn công nghiệp và bố cục lỗ ba điểm hình tam giác, kết hợp với thiết kế phân vùng độ dày, các gân gia cố tích hợp và khoang giảm trọng lượng hình vòng cung. Nó đạt được cả cường độ cao và kết cấu nhẹ. Nhiều phương pháp xử lý chống ăn mòn, bao gồm điện di, sơn tĩnh điện và mạ kẽm, đảm bảo khả năng thích ứng lâu dài với môi trường mưa, bùn và gập ghềnh.

Tấm kết nối phía trên xe máy Honda CG125 tương thích với đường kính ống ghế trung tâm 22–28mm, khoảng cách lỗ giảm xóc 130–150mm và bu lông vạn năng M10/M12. Người dùng thông thường có thể dễ dàng tháo rời và thay thế nó bằng các công cụ tiêu chuẩn. Nó cung cấp khả năng xử lý ổn định ở tốc độ thấp để ngăn ngừa trượt tay và cũng cải thiện độ ổn định của tay lái ở tốc độ cao, đáp ứng cả các tính năng thân thiện với người mới bắt đầu và nhu cầu của những người lái xe có kinh nghiệm về độ ổn định của xe.

Thiết kế kết cấu và phân tích ứng suất: Giải thích chi tiết

I. Thiết kế bố trí kết cấu tổng thể

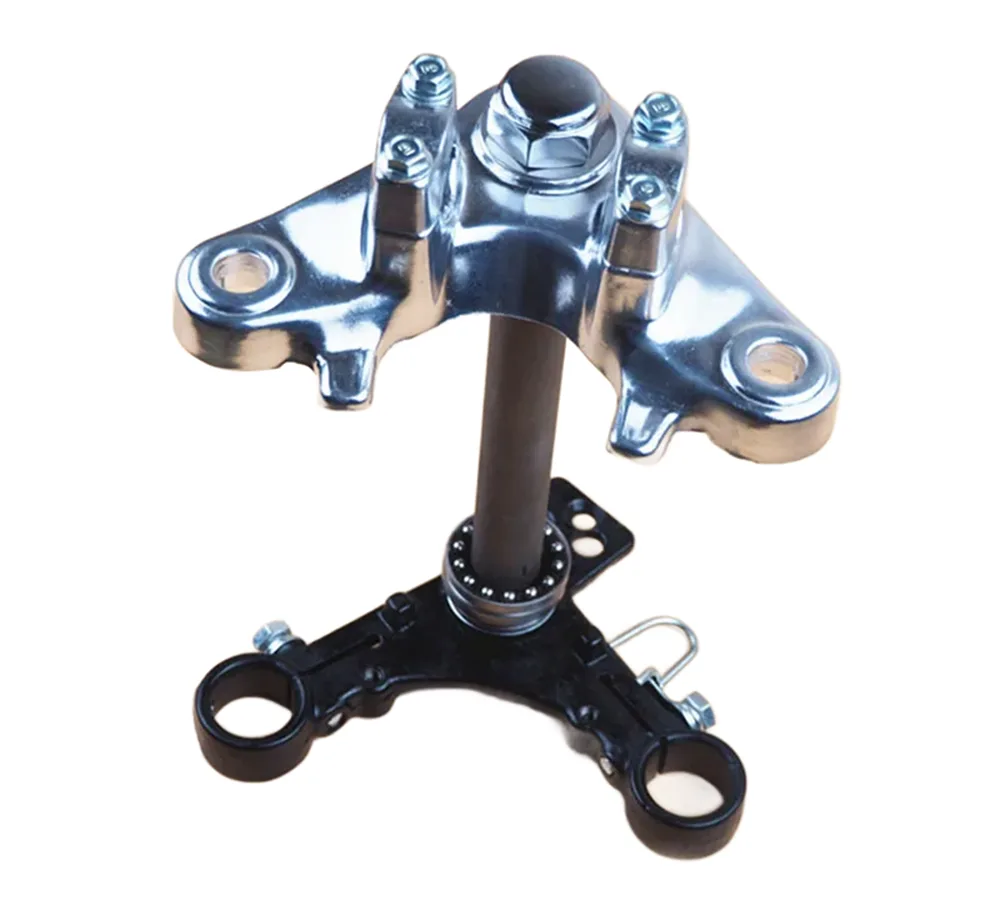

Trong hệ thống đầu xe của xe máy CG125, tấm kết nối phía trên là bộ phận chịu lực cốt lõi kết nối phuộc trước, giảm xóc và khung. Tấm kết nối phía trên xe máy Honda CG125 áp dụng thiết kế cấu trúc "hình boomerang" tiêu chuẩn công nghiệp, đạt được sự phân bổ tải trọng ổn định và điều khiển lái chính xác thông qua vị trí lỗ được thiết kế khoa học.

Bố cục lỗ ba điểm

Lỗ trung tâm: Lỗ gắn ống lái phuộc trước, đường kính khoảng 25mm

Lỗ trái và phải: Lỗ cố định giảm xóc trước, khoảng cách ngang 130–150mm

Đặc điểm cấu trúc ứng suất

Ba điểm tạo thành một cấu trúc tam giác ổn định

Lực lái và lực tác động giảm chấn được truyền đều tới khung

Giảm hiệu quả sự tập trung ứng suất cục bộ và cải thiện sự ổn định cấu trúc tổng thể

Cấu trúc này đặc biệt phù hợp với những mẫu xe máy đi lại như CG125, duy trì khả năng xử lý ổn định trên đường đô thị và điều kiện đường phức tạp.

II. Độ dày tấm và thiết kế tối ưu hóa cơ học

Để cân bằng các yêu cầu về độ bền và trọng lượng nhẹ, tấm kết nối phía trên sử dụng thiết kế kết cấu khác biệt ở các khu vực khác nhau:

Diện tích chịu lực lõi dày lên

Độ dày khu vực trung tâm: 8–12mm

Chịu lực lái chính và tải trọng thẳng đứng

Diện tích cạnh mỏng

Độ dày cạnh được kiểm soát ở mức 5–8mm

Giảm trọng lượng tổng thể trong khi vẫn duy trì độ cứng

Thiết kế độ dày phân vùng này đảm bảo cấu trúc duy trì khả năng chống mỏi tốt ngay cả khi sử dụng cường độ cao.

III. Thiết kế kết cấu nhẹ và gia cố

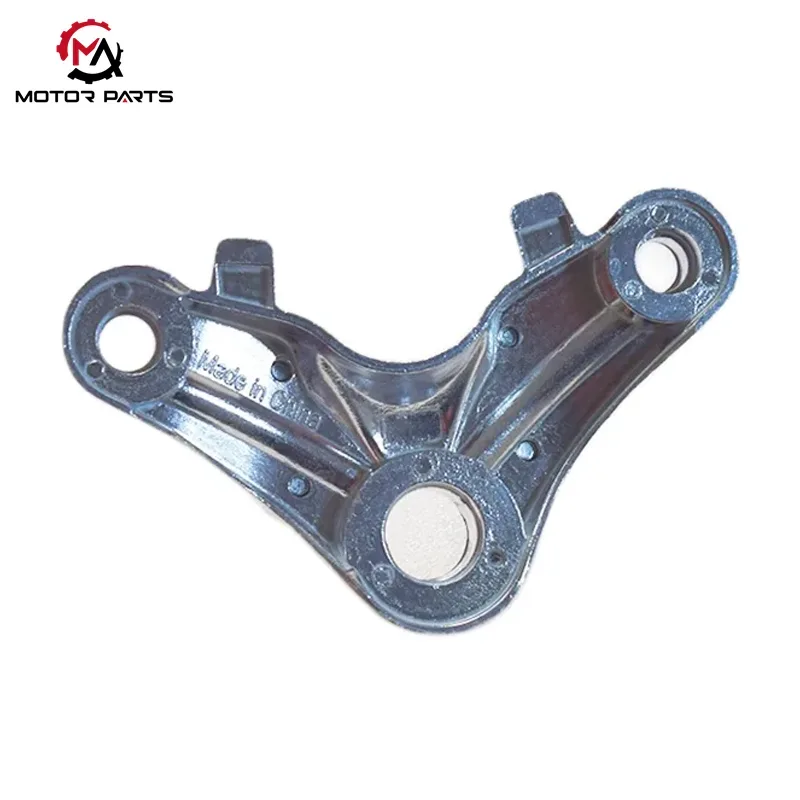

Ở cấu trúc phía dưới của Tấm kết nối phía trên xe máy Honda CG125, hiệu suất được nâng cao hơn nữa thông qua tối ưu hóa hình học:

Sườn gia cố tích hợp

Tăng cường khả năng chống uốn và xoắn

Cải thiện khả năng chống va đập tổng thể

Khoang giảm trọng lượng hình vòng cung

Giảm trọng lượng ở các khu vực chịu tải không quan trọng

Trọng lượng tổng thể giảm khoảng 30% so với cấu trúc hoàn toàn rắn chắc

Giảm nguy cơ gãy xương và cải thiện độ tin cậy lâu dài

Vật liệu & Quy trình sản xuất

1. Tùy chọn lựa chọn vật liệu phổ biến

Trong các xe mô tô dòng CG125, tấm kết nối phía trên sử dụng nhiều giải pháp vật liệu hoàn thiện khác nhau trên các thị trường và phiên bản khác nhau để cân bằng các yêu cầu về chi phí, độ bền và độ bền.

Thép tấm cán nguội (Giải pháp chủ đạo)

Các bộ phận nguyên bản của Honda thời kỳ đầu, cũng như các thương hiệu nội địa như Zongshen và Lifan, thường sử dụng quy trình dập và tạo hình tấm thép cán nguội.

Kiểm soát chi phí, phù hợp cho sản xuất hàng loạt

Khả năng chống biến dạng dẻo mạnh, thích hợp chịu tải trọng dọc

Rất thích hợp sử dụng lâu dài, tần suất cao trên xe máy đi lại

Hợp kim nhôm ADC12 (Giải pháp nhẹ)

Một số phiên bản xuất khẩu (chẳng hạn như các mẫu phát thải Euro III do Brazil sản xuất) sử dụng hợp kim nhôm ADC12, được hình thành thông qua quá trình đúc khuôn:

Trọng lượng tổng thể giảm khoảng 25%

Cải thiện hiệu quả tính linh hoạt của tay lái sau khi nâng cấp phuộc trước

Phù hợp hơn cho các mẫu xe đã được sửa đổi hoặc cao cấp ưu tiên hiệu suất xử lý

2. Quy trình xử lý bề mặt và chống ăn mòn

Đối với các môi trường hoạt động khác nhau, tấm kết nối phía trên có nhiều thiết kế bảo vệ bề mặt:

Sơn điện di + sơn tĩnh điện màu đen (Bảo vệ kép)

Giải pháp chung cho các mô hình trong nước

Cấu trúc lớp phủ dày đặc cách ly hiệu quả chống xói mòn do mưa, bùn và cát

Thể hiện khả năng chống ăn mòn tuyệt vời trong môi trường ẩm ướt, mưa và bụi ở khu vực phía Nam

Quy trình mạ kẽm (Giải pháp nâng cao ban đầu của nhà máy)

Các tấm kết nối nguyên bản của Honda kết hợp xử lý mạ kẽm trên cơ sở này

Đã vượt qua thử nghiệm phun muối nghiêm ngặt, có khả năng chống ăn mòn trên 500 giờ

Làm chậm đáng kể sự lão hóa kim loại ngay cả khi đỗ xe ngoài trời trong thời gian dài

thích ứng chức năng

Khẩu độ của thanh nâng trung tâm có phạm vi từ 22-28mm và tương thích với các nhãn hiệu thanh nâng phuộc trước khác nhau (chẳng hạn như thanh nâng 25mm nguyên bản và thanh nâng dày 28mm đã sửa đổi); Lỗ lắp đặt có đường kính 10-12mm và tương thích với các loại bu lông vạn năng M10/M12 giúp dễ dàng thay thế phụ kiện trong quá trình bảo trì, giảm chi phí bảo trì cho người sử dụng.

Chiều dài thanh nâng được thiết kế với thông số kỹ thuật chính xác 80-110mm, tạo thành một khớp vàng với góc nghiêng về phía trước khoảng 26° của Tấm kết nối trên xe máy Honda CG125. Thông qua các tính toán cơ học kỹ thuật nghiêm ngặt, có thể đạt được sự cân bằng chính xác của mô-men xoắn quay trở lại tay lái. Thiết kế này tránh được hiệu quả hiện tượng “đập tay” khi di chuyển ở tốc độ thấp và nguy cơ tiềm ẩn “tay lái nổi” khi lái xe ở tốc độ cao. Nó có thể mang lại trải nghiệm lái xe thân thiện cho người mới bắt đầu và đáp ứng các yêu cầu khắt khe của người lái xe có kinh nghiệm về độ ổn định của xe.

Bảng không có cấu trúc bề mặt cong phức tạp, có bề mặt phẳng và không gian dành riêng cho thao tác cờ lê. Với cách bố trí lỗ được tiêu chuẩn hóa, người dùng thông thường có thể hoàn thành việc tháo gỡ và thay thế thông qua các công cụ ổ cắm mà không cần đến thiết bị chuyên dụng.

Thông số sản phẩm:

Bố cục thị trường giao dịch tối đa và dịch vụ khách hàng

1.Chiến lược phát triển sâu cho các thị trường cốt lõi

Hình thành mô hình thị trường “tăng trưởng lưỡng cực và bao phủ toàn cầu”:

Các thị trường tăng trưởng chính: Đông Nam Á (Việt Nam, Indonesia) với tốc độ tăng trưởng đơn hàng hàng năm trên 40%, tập trung vào phụ kiện xe đi lại CG125, dựa vào cơ sở ở nước ngoài của các nhà sản xuất xe địa phương để đạt được sự hợp tác trong chuỗi cung ứng; Thị trường Nam Mỹ tập trung vào phụ tùng xe mô tô địa hình, với lượng đặt hàng tăng 25% so với cùng kỳ năm ngoái vào năm 2024; Thị trường Châu Âu đã vượt qua các rào cản chứng nhận thông qua việc nâng cấp công nghệ sản phẩm sợi carbon, tập trung vào việc phát triển khách hàng sửa đổi mô tô thể thao. Mục tiêu là nâng tỷ trọng sản phẩm cao cấp lên 25% vào năm 2025.

2.Mối quan hệ khách hàng và dịch vụ giá trị gia tăng

Hệ thống dịch vụ được phân loại: Đối với khách hàng OEM, đội ngũ kỹ thuật chuyên nghiệp có mặt tại nhà máy để can thiệp và tối ưu hóa khả năng tương thích lắp ráp của tấm kết nối phía trên và phuộc trước từ đầu thiết kế, nâng cao khả năng tương thích của sản phẩm và hiệu quả sản xuất; Nhắm mục tiêu vào khách hàng trong thị trường hậu mãi, chúng tôi cung cấp dịch vụ "bảo hành siêu dài 3 năm + bổ sung nhanh 48 giờ" hàng đầu trong ngành để đảm bảo đáp ứng hiệu quả cho việc thay thế linh kiện. Đối với các đối tác chiến lược dài hạn, thường xuyên đưa ra các báo cáo phân tích thị trường chuyên sâu, bao gồm các dữ liệu cốt lõi như xu hướng thị trường ở các khu vực mục tiêu (chẳng hạn như tốc độ tăng trưởng hàng năm là 37% đối với bảng kết nối chuyên dụng cho xe máy điện), so sánh các thông số kỹ thuật của đối thủ cạnh tranh và biến động trong chi phí chuỗi cung ứng, cung cấp cơ sở ra quyết định chính xác cho khách hàng để xây dựng chiến lược mua sắm.
